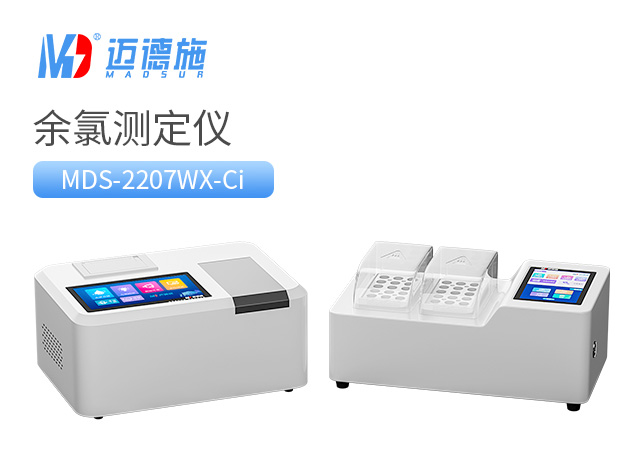

余氯測定儀是帶微處理器的在線監測儀，由電子單元和測量單元(含流通池、余氯電極和pH電極)組成。用于飲用水處理廠、飲用水分布網、游泳池、冷卻循環水、水質處理工程等對水溶液中的余氯含量進行連續監測和控制。該產品優化設計，采用貼片電子元件，智能型、菜單操作人機對話，具有輸出電流和兩組開關量控制等功能。

余氯測定儀的工作原理：

儀表由信號測量、運算、顯示、網絡通訊及面板指令等組成。余氯電極中含溫度電極，和pH電極將采樣的信號，經儀表放大器放大成低阻電壓信號送入運算、顯示被測量值。

余氯電極以金（Pu）作陰極，銀（Ag）作陽極，使用帶選擇次氯酸（HOCl）的滲透膜，這種滲透膜只有次氯酸分子可以自由滲透，而次氯酸根離子（ClO-）和氯均不能透過。測量時，在陽極和陰極間加上50mV的極化電壓，HOCl分子通過滲透膜在陰極消耗，形成與次氯酸濃度成正比的電流流過電極，儀表檢測此電流并經運算變換成次氯酸濃度，同時pH電極和溫度電極檢測溶液的pH值和溫度，儀表根據檢測到的pH和溫度折算出水中余氯的含量。

余氯測定儀的安裝要點：

1、安裝步驟

(1)先選擇檢測器安裝的位臵，然后在確切的位臵上標記同時打好孔。

(2)在安裝的表面上，水平地把檢測器適度地擰緊或栓住。在裝檢測器之前務必要把上蓋打開同時把下蓋拿走。蓋上的螺絲應隨蓋子一起帶走不能把它們分開，且打開的上蓋要把它拖到一邊掛著。

(3)檢測器安裝好之后，上蓋可以關上擰緊而下蓋只有在所有的電線接好之后才能蓋上

(4)在要安裝測定儀的位臵上作好標記同時打孔。同時在打好的孔上把測定儀托架適度地擰緊或栓住，最后把測定儀卡在托架上。

2、電的連接

(1)在測定儀與檢測器之間有兩條電纜線。

測定儀上的線已經安裝好了。每根電纜線上已標好了數字跟檢測器底部端子的數字一一對應。把線從檢測器底部一個直經為13mm大的孔中穿過同時把線的腺臵于對應有孔中。

(2)當電纜線已對應好，擰緊腺，同時不要把叫纜線拉的太緊。

(3)如果設臵需求，把外部報警指示器和余氯輸出程序控制器連接到檢測上。

(4)如果供電為240V或者110V的電源，則可以直接把插頭插到插座里，同時用彈簧夾夾住。
